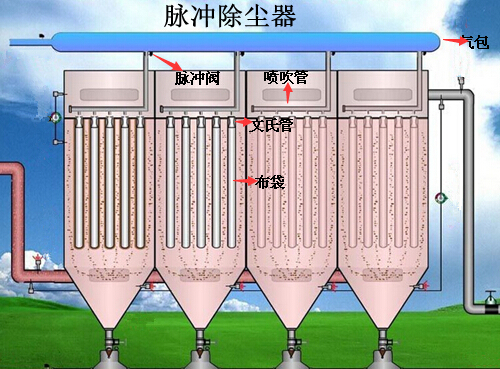

脈沖噴吹系統是_脈沖除塵器正常工作的關鍵配件，它主要是由脈沖控制儀、執行機構、儲氣包和噴吹管等組成的。執行機構包括控制閥和脈沖閥；噴射器有噴射管和文氏管組成。脈沖閥飛的數量的多少是根據脈沖除塵器的除塵風量來確定的。每個脈沖閥的進氣口與高壓氣包相連接，出氣口鏈接噴吹管。噴吹管軸線有數個噴吹孔，每個空的中心對準一個文氏管和布袋。脈沖閥的背壓室接控制閥，控制閥在于脈沖控制儀鏈接。鏈接的方式為：電動脈沖控制儀用導線鏈接；氣動脈沖控制儀和機械脈沖控制儀用導管連接?？刂苾x發出指令又導線或?qū)Ч軄韨鬟f。
脈沖控制儀時根據脈沖除塵器的限定壓力損失的要求循環發出清灰指令的。使執行機構啟動，噴射器將壓縮空氣噴射到布袋內，進行清灰工作的。它的工作原理：當脈沖控制儀沒有發出指令的時候，控制閥和脈沖閥處于關閉的狀態，這時候的布袋是處在過濾的過程中的。但是當脈沖控制儀發出指令的時候，這時控制閥打開，脈沖閥被壓室內的氣體經過控制閥排氣孔排出，脈沖閥打開，氣包內的壓縮空氣由噴吹管的噴孔穿過文氏管，進入布袋內。當噴射的高速氣流通過文氏管時，靜氣箱內的靜氣被噴射氣流誘導到布袋內。進入布袋內的一二次風形成一股與過濾氣流相反的逆向氣流。在這股逆向氣流從上至下穿過布袋進入過濾箱的過程中，由于氣流反吹和布袋變形的作用，將吸附在布袋表面的粉塵_掉，使布袋_。在這一噴吹的過程中，我們對噴吹的過程進行細微的觀察分析，可以看出是兩次清灰的動作，經過文氏管進入布袋的一、二次混合氣體，是以高速氣浪形式從布袋上端沖向底部，在沖擊的過程中，使正在過濾的氣流受到氣浪的沖擊而被隔斷。進入濾袋的被凈化的氣體，也有一部分在氣浪的沖擊過程中，被迫穿過濾袋有返回過濾箱。吸附在濾袋上的粉塵受到氣浪的作用，得到一次_。當氣浪沖擊到底盤受到碰撞而折返向上時，又做了一次與上次相同的清灰動作。
進行噴吹誘導二次風形成氣浪向下沖擊的過程中，氣浪沖擊到底完成了一次清灰的工作；氣浪碰撞到底盤折返作為二次清灰過程，清灰完畢后在過濾狀態，濾袋斷面作為分解，濾袋在過濾，含塵氣體將濾袋進壓在框架上，濾袋成星型，粉塵阻留在布袋的外面。
布袋在氣浪的作用下，造成兩次反吹和振動，將吸附在濾袋上的粉塵_掉。_灰塵的效果的好壞與噴吹壓力有著直接的關系。噴吹壓力大，二次清灰能力大，即返回氣浪量大，效果好。_有足夠的噴吹壓力。
